90型混凝土拌合站是在吸收國內外同類產品優點和使用經驗的基礎上，研制開發的具有國內同類產品先進水平的攪拌站。
產品結構特點：
1、攪拌混凝土質量好:攪拌機構先進，葉片耐磨性高，角度設計合理，攪拌效果好、速度快，使用壽命長。仕高瑪(或國產自制）可選JS1500,主機特點：齒輪減速器，體積小、效率高、極為可靠。襯板、葉片材質為高鉻耐磨鑄鐵，角度設計合理，攪拌效果好、速度快，使用壽命高達5萬罐以上。四軸端配有全自動密封注油系統，并在操作室內設有主機運行報警器,全自動檢測減速箱油量、溫度、卸料泵油量，潤滑油油量及密封壓力。卸料門為液壓油泵控制，有三個停留點及手動開閘，無噪音。檢修門設有安全開關，開門既斷電，確保檢修人員安全。超重設計，減震極佳。
2、生產率高:每循環出1.5m3混凝土。幾個稱重計量秤可同時工作。攪拌機上方設有骨料集料斗，皮帶輸送機可有效輸送骨料。水泥倉采用進口氣墊破拱裝置，采用干燥的壓縮空氣，確保水泥的順利輸送。
3、計量精度高：選用四個骨料計量秤分別計量，計量時間充足、量程小，誤差值小，計量精度高。與累計皮帶秤比較，還可避免皮帶機頻繁啟動。
4、可靠性高，安全性能好：控制系統采用原裝進口計算機工作站，功能多、容量大、抗干擾能力強，其水平可與進口站相媲美。控制系統安全、可靠。攪拌機軸端密封與支承機構，密封與支承部分選用分離結構，密封裝置固定在攪拌筒的端板上，采用浮動密封環和壓力油集中潤滑形式，維修方便，使用壽命長。
5、布置的靈活性：骨料倉與主機部分可一字形布置，也可直角形布置。后臺配料可在地上用裝載機上料，也可設在地下用推土機推料。水泥倉100t、80t、50t三種容量供用戶選擇。水泥和粉煤灰由螺旋輸送機輸送，螺旋輸送機有四種規格Φ325、Φ273、Φ219、Φ194供用戶選用。
6、電氣控制系統:工控微機自動控制系統的設計，是本公司與濟南研制開發的。系統包括：控制柜、動力柜、微機、顯示器、打印機、鼠標等。整套系統控制性能指標高，抗干擾能力強，功能豐富的計算機控制軟件及全漢字圖形顯示系統，使攪拌站的管理與控制極其簡便。從投料、計量、攪拌到混凝土卸料的全過程以及原材料消耗情況統計等均可由一名操作員在控制室內的控制柜上完成。主要控制電器元件選用優質名牌產品，目前該控制系統已廣泛使用，并得到用戶的認可。

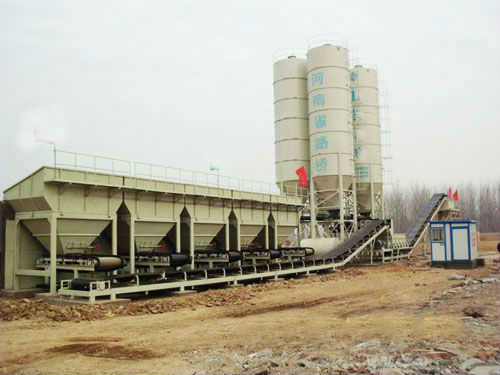

800型水穩拌合站設備具體特點為：
1.攪拌缸：攪拌有效長度大（攪拌機內凈尺寸大于等于3.7米，攪拌葉片68片或攪拌機內凈尺寸5米，攪拌葉片92片），雙電機驅動，動力強勁效率高，大容量，低充盈率，攪拌葉片加長加密拌和物料更均勻，避免離析的發生，較其他同規格產品，生產量均超過額定值50t以上（以其他廠家大部分產品為例，其產量多低于額定值)，外置軸承座，穩定性、密封性極佳，極大的降低了保養工作量，且產品壽命成倍增加。
2.配料皮帶秤：采用成本相對較高的裙邊皮帶，較平皮帶加擋料板的皮帶機結構擋料效果好、耐用、壽命長。機架結構嚴謹，通用性高。電腦皮帶秤傳動部分有多種形式可選，采用變頻器調速控制。
3.骨料倉：斗容量大，上料斗加寬易于生產。斗上配備標準格篩，有效排出超大粒徑物料。物料調節門為緩釋出料結構，無卡堵現象，便于保護配料皮帶。
4.集料/成品皮帶機：皮帶加寬到1.2米，用料扎實，采用大型槽鋼或角鐵骨架焊接結構，支架剛度高，不易變形。機架為分段/鉸接式，便于多次拆裝，經久耐用。
5.成品儲料倉：容量大（800t設備為10立方米）儲料能力高，便于配備各種裝卸車輛。
6.粉料供給系統：新一代粉供系統，采用大口變頻螺旋輸送機與氣動破拱器，無水泥卡堵，有效的解決了因水泥卡堵造成的供料不勻現象。
7.水泥倉：采用長錐體，大出料口結構，有效解決了水泥起拱現象（短錐體容易起拱，且與螺旋間造成卡堵水泥現象，使得長時間供料不足，無法控制配料精度，造成拌料品質低）。
8.控制系統：采用高品質計算機及進口變頻器，高精度專業計量控制儀表，各路獨立計量，獨立控制；采用無級變頻調速，較電磁調速性能穩定，故障率低，便于維修和選用配件備品。電氣部分采用通用電氣元件，配套及時方便。
9.多種供水結構型式可供選擇，精確可靠。
10.控制室采用鋼骨架彩板保溫結構，配備品冷暖空調，操作舒適，寬敞明亮。
800噸雙攪拌穩定土拌合站為了提高穩定土混合料級配的均勻性，以及穩定土結合料更好的裹覆碎石和減少鋪筑時的離析，穩定土拌合機采用雙拌缸強制式穩定土拌合站進行拌合。使用二次拌合工藝可以有效的解決水泥與集料粘結不足的問題，綜合提高水泥穩定碎石混合料的使用性能。
穩定土拌合站廠拌設備二次拌合原理：
(1)工藝流程：開機前準備→上料→首次拌合→二次拌合→出料→運輸車運輸?shù)浆F(xiàn)場。
(2)考慮施工過程中水泥用量的損耗，拌合水穩混合料時水泥用量比配合比值高0.2-0.5%，保證現場攤鋪混合料的水泥含量，由試驗人員不定期取樣檢測，水泥用量不得過高，減少水穩干縮開裂的可能性。
(3)拌合時粗細集料經過皮帶運輸?shù)桨韪變?nèi)按配合比上提高1%-2%左右加上，拌合水穩混合料時還要按配合比提高0.2-0.5加水泥進行拌合，拌合結束后通過皮帶輸送到第二個拌缸內進行二次拌合，通過二次拌合提高混合料的均勻性。
(4)由計算機按設定程序自動控制，根據試驗室施工配合比依其比重輸入碎石，嚴格控制拌和機的喂料速率，保證混合料均勻、色澤一致、不出現灰條、灰團和花面，水泥及水分合適均勻。
700噸穩定土拌合站參數性能特點:
1、積木式模塊化設計：安裝及轉移場地方便、快速，并可根據用戶需要進行不同組合和特殊配置。主要供貨模式有：骨料供料斗有四斗、五斗、六斗三種組合可供選配。粉料倉有單粉料倉和雙粉料倉兩種組合可供選配。卸料方式有：8、10方卸料倉。特殊裝置有：破拱裝置。(選配件)
2、主框架采用矩形管設計。結構合理，外形壯觀、氣派。
3、攪拌性能優越：采用雙臥軸強制式攪拌主機，高強度、大容量、無磨損。高鉻耐磨合金刀片，多刀片攪拌,迅速，能獲得較好的攪拌質量。
4、骨料稱重為托輥稱重,計量穩定、波動小、精度高。
5、粉料稱重為螺旋秤結構。粉料一級計量采用特制的螺旋給料機，可提供非常均勻的料流,確保反饋控制所需的線性給料關系。
6、在線反饋控制：一級容積計量采用變頻調速控制，二級稱重計量采用皮帶秤或螺旋秤。稱重信號傳輸?shù)椒Q重儀表直接控制變頻器調節給料量。實現全自動在線反饋控制,可提供卓越的計量精度。
7、稱重儀表控制：采用稱重儀表工業控制器控制，可手動和自動程序操作，操作簡便，工作可靠。配料比例設定，調整精確、方便，整機配有安全報警緊急停車系統。
500型移動式水穩拌合站產品介紹
1.結構緊湊，在拖掛掛單元上集中了物料儲料、稱量、輸送、攪拌、卸料和全自動控制系統等穩定土生產的幾乎所有工序。
2.人機操作界面人性化，工作性能可靠，各種惡劣環境下依然可以穩定運行。
3.雙臥軸強制式攪拌機，連續運行能力強，攪拌軌跡全面，攪拌運動強力，攪拌快速均勻。
4.四重密封設計，杜絕軸頭漏漿問題，效率高，損耗少，安裝和維護方便。
5.全套設備通過全掛形式可快速運到施工工地并現場組裝就位，無需調試即可施工。
6.自動化程度高、機動性能強、操作簡單、穩定性好。
7.結構堅固，空間布局緊湊合理，保證靈活性的同時也保證生產能力。
8.移動式攪拌站占地極少且轉場移動方便，使基礎工程量大為減少。
|
