水泥穩定土攪拌設備參數:
水泥穩定土攪拌站設備是為適應公路等基層材料施工需要，生產的拌和設備。可使用沙石、水泥等為原料，生產水泥穩定沙礫、灰土穩定基料、可壓混凝土等基層物料。它生產的基層物料配比準確，拌和均勻，滿足工程施工要求。該設備結構合理、使用方便、易于維修、生產率高，是施工單位理想的基層物料拌和設備。
水泥穩定土攪拌設備主要構成系統：
1、配料供給系統：分料斗、調速變頻計量皮帶機、皮帶輸送機。
2、水泥料供給系統：水泥倉、調速變頻計量螺旋輸送機、螺旋電子稱輸送機。
3、自動供水系統：壓力罐、潛水泵、管道、減壓閥、水流量計、噴水器。
4、攪拌系統：電機減速機、雙臥軸連續式攪拌機。
5、儲料倉裝置系統：雙卸料儲料倉、斜皮帶機、空壓機。
6、電氣系統：操作控制柜、操作室。
7、計量控制系統：采用主機、電子傳感器、變頻調速，手動/全自動兩種形式
主要構成
1、骨料供給系統：骨料斗、骨料稱量斗、平皮帶機、斜皮帶輸送機。
2、攪拌混合系統：主機為雙臥軸強制式攪拌機或者立式行星減速機。
3、水泥供給系統：水泥倉、螺旋輸送機、水泥稱量斗。
4、自動供水系統：水罐、水泵、管道、水稱量斗、外加劑稱量斗。
5、電氣操作系統：電腦控制臺、電控柜、操作室。
6、氣動控制系統：空壓機、氣路管道、電磁閥、氣缸。
水泥穩定土攪拌站具有以下特點：
㈠攪拌主機采用雙臥軸連續式無襯板攪拌機，維修方便，拌料均勻，生產率高。
㈡系統配料采用電子稱重計量，計量準確，配比改變迅速。調速采用變頻方式，降能節耗，無級調速，充分保證設備運行的安全性。
㈢供水用轉子流量計，計量連續準確。
㈣計算機控制技術對全過程進行管理，有手動、自動選擇，操作方便。
㈤集料、成品料輸送機結構緊湊，運行平穩、不易跑偏。
㈥骨料倉采用分體式，靈活機動，適合不同級配的需求和安裝。
㈦控制室安靜、整潔，并設有空調，有利于提高電氣元件使用時間。
800噸水泥穩定土攪拌站設備具有以下特點：
(一)攪拌系統：
1.攪拌機軸承座與攪拌缸體脫離，無污物滲入之憂，雙電機驅動，動力強勁效率高。
2.框架式底盤，強度大，安放牢固，不振動穩定性好。出料方向根據場地大小即可一字形布置又可L形布置，機動靈活。
3.攪拌缸底部設清料窗口，便于內部物料清除。出料口加裝推料裝置，使出料順暢，同時還有清理缸體功能。
4.攪拌機上無任何障礙物，直觀可視且有足夠的操作空間，方便檢查維護。
5.采用無襯板技術，無需更換襯板，使用維護成本低.
6.經過優化后的攪拌缸體橫截面和攪拌葉槳線速度，使物料在“沸騰”狀態下快速推進，生產率高，拌和均勻生產過程連續穩定，避免了離析現象的產生。
(二)配料計量系統:
1.采用“皮帶秤”骨料計量、“螺旋電子秤”粉料計量，穩定。
2.采用信號傳輸降噪措施，提高了過程控制的準確性。
3.粉料系統采用粉料大口螺旋給料機避免受潮易堵塞現象，使粉塵計量穩定均勻連續，能有效減少粉料的浪費和成品料報廢，穩定材料成本控制。
(三)系統的安全保護：
1.系統操作采用手動/自動的操作控制模式，上手迅速，操作簡單，直觀明了。
2.系統采用現場總線控制模式，可實現三級操作功能：控制計算機執行、智能控制儀表單獨執行、變頻器面板手動操作執行，從而使設備具有三種操作安全保護模式，性能得以大幅度提高。
3.系統還具有斷料報警、故障鎖定等功能，為設備維護贏取時間，安全性得到進一步提升。
水泥穩定土攪拌機參數:
⑴水泥穩定土攪拌機設備具有對材料適應性強、級配種類多、操作簡單、結構緊湊、布局合理的特點。
⑵穩定土攪拌機設備采用工業計算機控制組成的自動化控制系統。由六大部分組成：骨料給料系統、穩定劑(水泥、石灰粉)給料系統、給水系統、攪拌系統、成品料輸送儲存系統、控制系統。按模塊化結構分成：骨料倉、攪拌主機、成品料倉。

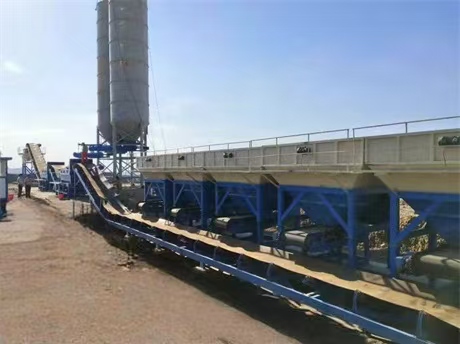

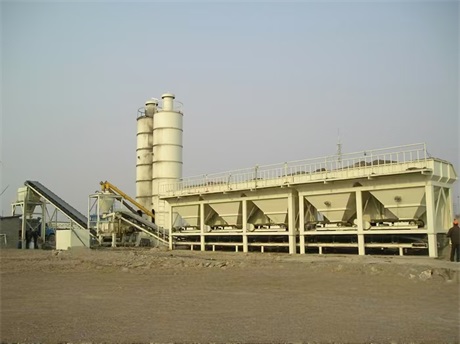

⑶本系列設備的骨料給料系統，由骨料倉、稱量皮帶機、集料皮帶機組成。一般配置四個料倉。根據用戶工程的需要可增加到五個或六個。具有結構緊湊、料倉容積大、上料高度低、便于維護等優點。
⑷如果在級配中含有粉煤灰或消解石灰時，還可為用戶設計其粉料倉系統(破拱裝置)。
⑸攪拌機采用雙臥軸強制式攪拌機，攪拌軸上的攪拌臂按特殊的規律分布，使攪拌機內的物料在強力翻轉的同時，還朝前運動，以達到連續攪拌生產的目的。
⑹采用無襯板技術，其原理為粒料在攪拌機內鋪滿一定厚度的軟墊(代替襯板)、減少了葉片磨損、葉片硬劃傷等故障，不會卡料悶車，也解除了頻繁更換襯板的煩惱。
⑺為清理、保養方便，在攪拌機底部設置了兩個排料。將攪拌機直接安裝在各種粒料出料皮帶機下，利于各種物料直接進入攪拌機內，同進還減少了粉塵。
700噸水泥穩定土攪拌站具有以下特點：
一攪拌系統：
1.攪拌機拌和物料均勻，軸承座外置與攪拌缸體脫離，穩定性、密封性佳，永無污物滲入之憂，降低了保養工作量。
2.框架式底盤，強度高，安放牢固，穩定性好。出料方向根據場地大小即可一字形布置又可L形布置，機動靈活。
3.攪拌缸底部設清料窗口，便于內部物料清除。
4.攪拌機上無任何障礙物，直觀可視且有足夠的操作空間，方便檢查維護。
5.電機驅動減速機，大齒輪同步傳動，工作穩定，耐沖擊振動，抗過載能力強。
6.采用無襯板雙臥軸強制式攪拌主機，密布小漿葉大線速度方案，使物料在“沸騰”狀態下快速推進，生產率高，拌和均勻生產過程連續穩定，且無需更換襯板，使用維護成本低。
二配料計量系統:
1.系統具有：開關機過程管理和狀態檢測功能，故障和過載報警及欠壓保護功能，手動/自動操作形式，可貯存配比、產量等數據，并可輸出打印統計報表。給現場管理、調度、監控提供有力的支持.
2.皮帶秤采用裙邊皮帶，效果好、耐用、長機架結構嚴謹通用性高。電子皮帶秤采用進口變頻器調速控制.
3.骨料倉：斗容量大，易于生產。斗上配備標準格篩，有效排出超大粒徑物料。物料調節門為緩釋出料結構，無卡堵現象，便于保護配料皮帶。
4.集料/成品皮帶機：采用角鋼焊接結構，支架剛度高，不易變形。機架為分段/鉸接式，便于多次拆裝，經久耐用。
5.成品儲料倉：容量加大儲料能力高，便于配備各種裝卸車輛。
6.粉料供給系統：采用大口變頻螺旋輸送機，無水泥卡堵，有效的解決了因水泥卡堵造成的供料不勻現象。
7.水泥倉：采用長錐體，大出料口結構，有效解決了水泥起拱現象
8.骨料斗加寬。可直接用50型裝載機上料，而不會產生混料。
9.采用壓力信號和拉力信號計量,操作簡單維修方便更不影響生產。
10.電腦調速，運行平穩，減少故障發生，提高工作效率。
11.多種粉料供給形式可選擇：人工拆包水泥小料斗或附加斗式提升機或散裝水泥均可
三系統的安全保護：
1.系統操作采用所見即所得的操作控制模式，上手迅速，操作簡單，直觀明了。
2.系統采用現場總線控制模式，可實現三級操作功能：控制計算機執行、智能控制儀表單獨執行、變頻器面板手動操作執行，從而使設備具有三種操作安全保護模式，性能得以大幅度提高。
3.系統還具有斷料報警、故障鎖定等功能，為設備維護贏取時間，安全性得到進一步提升。
四整體結構上：
整套設備根據場地大小即可一字形布置又可L形布置，機動靈活。
|
|
|
